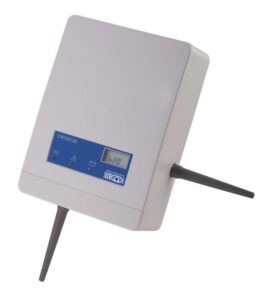

VW2W100 Modulo translator

Il VW2W100 Modulo translator da filo a wireless è un dispositivo che interfaccia un sistema di sicurezza antincendio analogico filato Vega* ad un sistema wireless Sagittarius **.

Questo modulo semplicemente espande il sistema analogico, permettendo l’aggiunta di dispositivi di rilevamento che si basano sul protocollo di comunicazione wireless Sagittarius di monitoraggio e controllo.
Il modulo traduttore, come qualsiasi altro dispositivo Vega, è alimentato direttamente dal loop analogico, e deve essere usato assieme a centrali che implementano il protocollo di comunicazione Vega per il controllo e  monitoraggio; di fatto, la funzione principale di questo dispositivo è quella di agire da traduttore tra i protocolli Vega a Sagittarius.

* Vega indica una famiglia di dispositivi indirizzabili, collegabili tramite filo ed analogici, usati nel campo dell’anti-incendio, che possono comunicare con una centrale tramite un adeguato protocollo di comunicazione.
Questi dispositivi usano il protocollo Vega.

** Sagittarius indica una famiglia di dispositivi indirizzabili, collegabili via segnali radio ed analogici, usati nel campo dell’anti-incendio, che possono comunicare via radio con un modulo traduttore di protocollo, il quale, a sua volta, permette la gestione dei dispositivi wireless da parte di una centrale analogica come se fossero parte del loop analogico.
Questi dispositivi usano il protocollo Sagittarius.

Caratteristiche principali di VW2W100 Modulo translator

• Tensione di alimentazione da loop da 18Vdc a 40Vdc
• Carico di corrente tipico 20mA (a 24Vdc)
• Banda operativa di frequenza 868.15 MHz – 869.85 MHz
• Potenza emessa 5 dBm (3 mW)
• Tipo modulazione segnali radio FSK
• Numero di canali 7
• Distanza operativa di comunicazione con un modulo espansore 600 m (in campo libero) *
• Distanza operativa di comunicazione con altri dispositivi wireless 200 m (in campo libero) *
• Numero massimo di dispositivi wireless collegati 32 **
• Numero massimo di espansori collegati 7 ***
• Escursione di temperatura tollerata da –30°C a +50°C
• Escursione di umidità tollerata (senzacondensa) da 5% RH a 90% RH
• Dimensioni (senza antenne) 120 mm x 160 mm x 51 mm
• Numero di antenne 2
• Lunghezza delle antenne esterne 74 mm
• Peso 300 g

* Distanza operativa ideale: può variare significativamente in base alle condizioni ambientali.
** 16 dispositivi di uscita (moduli di uscita, sirene…) massimo.
*** 5 espansori al massimo, connessi sequenzialmente in cascata. 3 espansori al massimo, connessi a stella ad uno.
