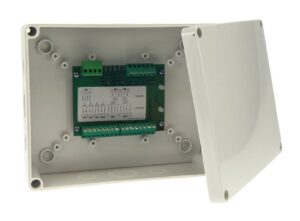

VMIC422 Multi modulo 4 ingressi 2 uscite controllate e 2 uscite relè

La serie di multi moduli Vega è una famiglia di dispositivi di interfaccia controllati da microprocessore che permette il monitoraggio e il controllo di dispositivi ausiliari. Si tratta di dispositivi alimentati ad anello che funzionano secondo il protocollo Vega e sono caratterizzati da un basso consumo di corrente; il loro particolare design permette una facile e veloce installazione.
Un canale è un sotto-dispositivo multi-modulo attraverso il quale il pannello di controllo analogico esercita il monitoraggio e il controllo dei dispositivi ausiliari analogico-loop-estranei.

I multi moduli sono, di fatto, dispositivi multicanale.

Il multi modulo è dotato di un isolatore bidirezionale incorporato, progettato per fornire l’isolamento dei cortocircuiti e le caratteristiche di protezione funzionale per il loop analogico-intelligente.

Caratteristiche principali di VMIC422 Multi modulo 4 ingressi 2 uscite controllate e 2 uscite relè

• Protocollo di comunicazione e controllo compatibile protocollo analogico Vega
• Range di tensione del protocollo Vega da 4 V a 42 V
• Campo di tensione operativa del dispositivo * da 18 V a 40 V
• Consumo di corrente in standby 500 μA a 24 V
• Valore consigliato della resistenza di “fine linea” di ingresso e di uscita supervisionata (REOL) 27 KΩ
• Resistenza ausiliaria di ingresso supervisionata della serie di de-vice al valore raccomandato dell’interruttore (RSW) 10 KΩ
• Campo di temperatura di esercizio da -10 °C a + 55 °C
• Umidità da 5 RH% a 93 +- 3% RH (non condensante)
• Dimensioni 210 x 170 x 65 mm
• Peso 470 grammi
• Misure dei fori di entrata dei cavi 1X M25/32, 2X M16/20 per ogni lato laterale della scatola del dispositivo
• Rating di isolamento dall‟ambiente IP65
• Sezione di filo compatibile 0,5 mm²  – 2,5 mm²
